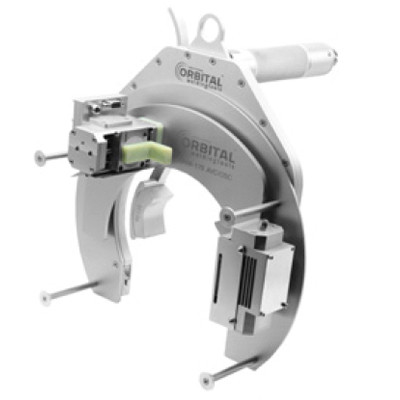

Зварювальна головка OHW 115 AVC/OSC з відкритою рамою

Відкриті орбітальні зварювальні головки OHW – надійність і точність

Зварювальні головки OHW створені для професійного орбітального зварювання труб і характеризуються компактною конструкцією та інноваційними технологіями.

Моторизоване керування напругою дуги (AVC) і коливаннями пальника (OSC) для багатопрохідного зварювання труб із середніми і товстими стінками Основні характеристики:

• Вузький механізм захоплення: Забезпечує зручність і точність роботи навіть у важкодоступних місцях.
• Міцна конструкція: Головки виготовлені для довговічного використання у складних умовах.
• Регульований механізм захвату: Плавна фіксація труб різного діаметра.
• Центрування та затискання: Легке центрування на трубі та затискання за допомогою важеля.
• Постійна довжина дуги: Відстань до дуги механічно підтримується постійною для стабільного зварювання.
• Інтегрований сенсор: Старт і стоп виконуються без використання додаткового пульта дистанційного керування.
• Додаткові можливості:
  • Опція нахилу тримача пальника на 90° (для моделей OHW 80, OHW 115, OHW 170).
  • Підключення додаткової консолі для подачі дроту до корпусу пальника.

Технічні характеристики:

• OHW Special (з кутовим приводом):

  • DA/OD: 10-51 мм
  • nA: 108/144
  • B: 31 мм
  • C: 155 мм
  • D: 326 мм
  • E: 120 мм
  • F: 134 мм

• OHW 80:

  • DA/OD: 10-76,2 мм
  • nA: 150/220
  • B: 61 мм
  • C: 173 мм
  • D: 270 мм
  • E: 59 мм
  • F: 82 мм

• OHW 115:

  • DA/OD: 20-114,3 мм
  • nA: 230/280
  • B: 88 мм
  • C: 215 мм
  • D: 320 мм
  • E: 59 мм
  • F: 82 мм

• OHW 170:

  • DA/OD: 40-168,3 мм
  • nA: 290/320
  • B: 130 мм
  • C: 318 мм
  • D: 370 мм
  • E: 59 мм
  • F: 82 мм

• OHW 325:

  • DA/OD: 168-323,9 мм
  • nA: 450
  • B: 235 мм
  • C: 456 мм
  • D: 518 мм
  • E: 117 мм
  • F: 115 мм

• OHW 330:

  • DA/OD: 168,3-330 мм
  • nA: 540
  • B: 540 мм
  • C: 485 мм
  • D: 485 мм
  • E: 117 мм
  • F: 115 мм
