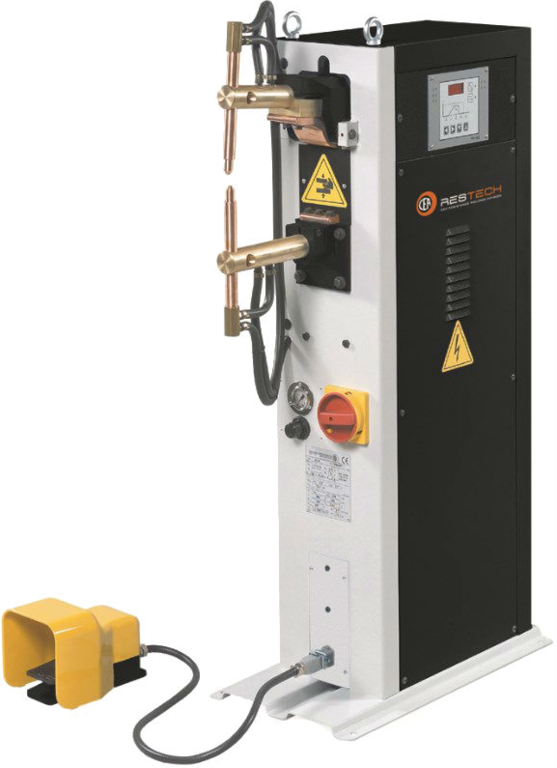

Машина контактного зварювання CEA ZP 18 з радіальним ходом плеч призначена для промислового використання на виробничих підприємствах. Вона використовується для контактного точкового зварювання металевих виробів. Процес зварювання відбувається шляхом розплавлення металу в точці з'єднання під впливом електричного струму. Сварка починається лише після досягнення необхідного зусилля стискання. Регулювання зусилля стискання плеч здійснюється за допомогою пневматичного або механічного приводу, залежно від моделі.
Галузі застосування
Зварювальна машина CEA ZP 18 використовується для промислових зварювальних робіт на різних підприємствах, включаючи автомобільну, авіаційну та суднобудівну галузі, виробництво вентиляційних систем і кондиціонерів, а також на невеликих серійних виробництвах. Регульований виліт плеч дозволяє легко виконувати зварювання виробів різних розмірів.
Тримачі контактних електродів виготовлені зі сплаву міді та хрому, що забезпечує якісне розсіювання тепла та довговічність витратних матеріалів. Охолодження електродів здійснюється через контур рідинного охолодження, який є значно ефективнішим за повітряне охолодження.
Технічні характеристики зварювальної машини CEA ZP 18
Параметр | CEA ZP 18 |
---|---|
Максимальна товщина листів (вуглецева сталь) | До 3+3 мм |
Максимальна товщина листів (нержавіюча сталь) | До 2+2 мм |
Діаметр арматури | До 10+10 мм |
Сварочний струм | 8,2 кА |
Потужність номінальна (ПВ = 50%) | 15 кВА |
Максимальна потужність зварювання | 23 кВА |
Установлена потужність | 11 кВА |
Максимальний струм КЗ | 10,2 кА |
Напруга холостого ходу | 2,6 В |
Виліт плеч | 250–600 мм |
Максимальне зусилля на електродах | 220 даН |
Привід стискання електродів | Пневматичний |
Напруга живлення | 380 В |
Частота живлення | 50 Гц |
Система охолодження | Рідинна |
Витрати води при 3 атм | 3,8 л/хв |
Габаритні розміри (ДхШхВ) | 760x330x1200 мм |
Маса | 104 кг |
Особливості
- Управління: Дистанційна педаль забезпечує зручне управління зварювальним процесом. Додаткова педаль дозволяє використовувати дві незалежні зварювальні програми.
- Мікропроцесорний блок: Налаштування сили струму КЗ, часу зварювання, зусилля стискання плеч, швидкості опускання та висоти підйому електродів.
- Продуктивність: Зварювальна машина забезпечує високу точність і надійність завдяки міцному корпусу та високоякісним компонентам.
Основні | |
---|---|
Країна виробник | Італія |
Виробник | CEA |
Тип зварювальної установки | Стаціонарна |
Напруга живлення | 380 В |
Споживана потужність | 23000 Вт |
Частота струму | 50 Гц |
Напруга холостого ходу | 2.6 В |
Вага | 104 кг |
Максимальний зварювальний струм (А) | 8200 |
Максимальна товщина зварюваних деталей (мм) | 3+3 мм |
Габаритні розміри | |
Ширина | 760 мм |
Довжина | 330 мм |
Висота | 1200 мм |
Користувацькі характеристики | |
Потужність зварювання при 50% | 15 |
Максимальна звар.потужність | 23 |
Виліт плеч | 250-600 |
Тип приводу | Механічний |
- Ціна: 176 630 ₴
